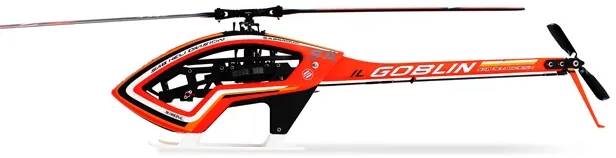

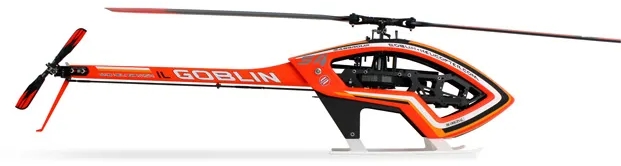

SAB ILGoblin PRO 520 Orange

» ILGOBLIN PRO 520 ORANGE «

Dieses Modell basiert auf dem Design des Goblin Raw 500 mit vielen gemeinsamen Ersatzteilen, weist jedoch mehrere wichtige Aktualisierungen und Verbesserungen auf, darunter neue 520-mm-Hauptrotorblätter und 82-mm-Heckrotorblätter.

Highlights:

- ilGoblin Pro Baldachin/Auslegerform
- Neues, stärkeres Freilauflager
- Neuer, stärkerer Motorriemenantrieb
- Neuer, sanfterer Heckriemenantrieb
- Kompatibel mit Heckservo in voller Größe
- 520 mm Hauptrotorblätter/82 mm Heckrotorblätter

Das Modell verfügt über ein Batteriefach mit rückseitigem Einschub, sodass Sie Batterien einsetzen können, ohne jemals die Haube abnehmen zu müssen.

Merkmale / Besonderheiten:

• Der ilGoblin 520 wurde auf Grundlage des bewährten Goblin RAW 500 entwickelt und bringt viele Verbesserungen für die Plattform:





Highlights:

- ilGoblin Pro Baldachin/Auslegerform
- Neues, stärkeres Freilauflager
- Neuer, stärkerer Motorriemenantrieb
- Neuer, sanfterer Heckriemenantrieb
- Kompatibel mit Heckservo in voller Größe
- 520 mm Hauptrotorblätter / 82 mm Heckrotorblätter

Das Modell verfügt über ein Batteriefach mit rückseitigem Einschub, sodass Sie Batterien einsetzen können, ohne dabei die Haube abnehmen zu müssen.

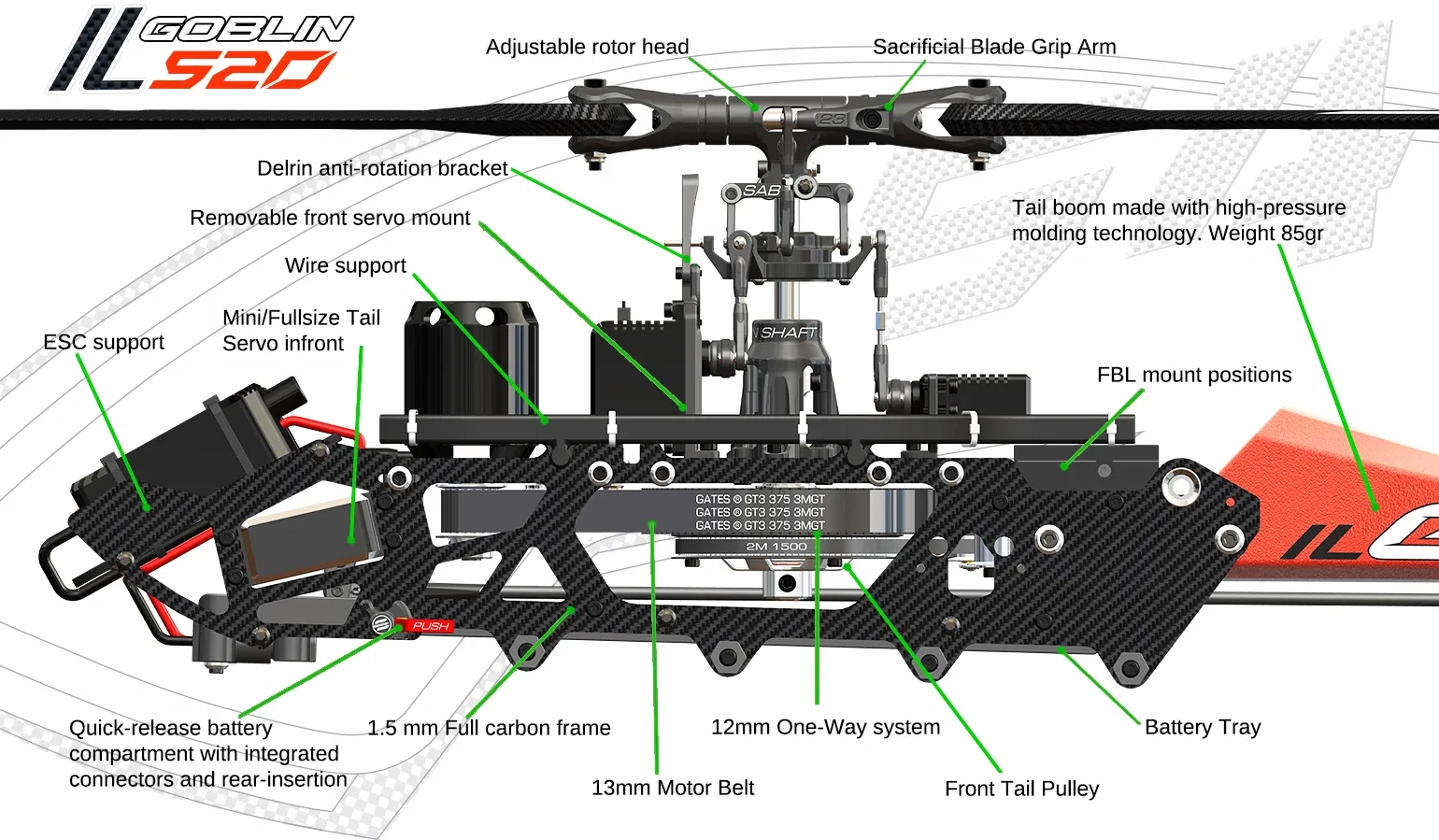

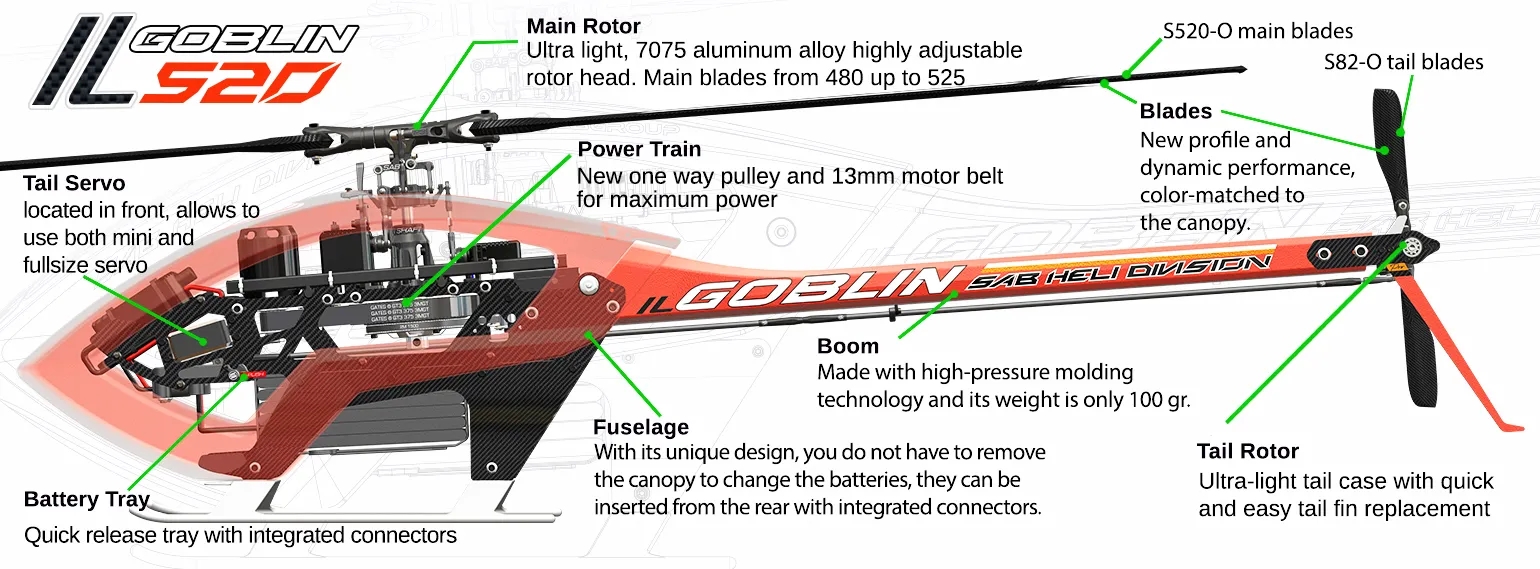

Technische Daten SAB ILGOBLIN PRO 520:

Gewicht: 1894 g (ohne Rotorblätter, ohne Batterie, ohne Elektronik)
Hauptrotordurchmesser: 1220 mm (mit 520 mm Hauptblättern)
Hauptblattlänge: 480 bis 530 mm
Heckrotordurchmesser: 222 mm (mit 82 mm Heckblättern)
Heckrotorblattlänge: 80 bis 85 mm
Taumelscheiben Servos: Minigröße 35 mm / Standard 40mm mit Upgrade H2414-S
Heckservo: Minigröße 35 mm & Standardgröße 40 mm mit Upgrade H2415-S
Hauptrotorverhältnis: 1: 4,47 bis 5,88 (mit inkl. 17T-Motorriemenscheibe)
Heckrotorverhältnis: 3,88,1
Hauptrotorwelle : 8 mm
Heckrotorwelle: 5 mm
Geformter Carbon-Heckausleger
Typischer Motor: 6S, 800/900 KV
Batteriegrösse max.: 48x48x150mm

RC Komponenten Empfehlung:

• Taumelscheibenservos Mini 35mm (3x):
  KST X15-1809 V8.0 BLS Taumelscheiben Servo 24,5kg / 0,07s
  KST X15-1208 HV Taumelscheiben Servo 13,5kg / 0,07s

• Heckservo Mini 35mm:
  KST X15- 855X BLS Heckservo 15,2kg 0,05s
  KST X15-755X Mini Heckservo 10,23kg 0,04s

• Taumelscheibenservos Standard 40mm (3x):
  H2414-S Vordere Standard Servo Halterung - wird benötigt
  KST BLS915 Taumelscheiben Servo 25kg / 0,07s
  KST SV915-12 Taumelscheiben Servo 12V 30kg / 0,07s

• Heckservo Standard 40mm:
  H2415-S Hintere Standard Servo Halterung - wird benötigt
  KST BLS905X BLS Heckservo 8kg / 0,035s
  KST SV905-12 Taumelscheiben Servo 12V 17kg / 0,04s

• Regler / ESC:
  HobbyWing Platinum 120A V5 3-8S HV-BEC
  HobbyWing Platinum 150A V5.1 3-8S HV-BEC
  YGE Saphir 125A 4-8S HV-BEC
  YGE Saphir 155A 4-8S HV-BEC

• Antriebsmotor:
  Scorpion HK5-4020-850 - 3D
  XNOVA Lightning 4020-900KV - 3D & extrem
  XNOVA Lightning 4020-850KV - Sport & 3D sehr effizient & Leistung
  XNOVA Lightning 4015-800KV - Rundflug / Sport / Low RPM 3D

• Flybarless System:
  MSH Brain2,
  Microbeast
  VANTAC

• Antriebslipo 6S 3600-4400mAh:
  (max. Größe 48x48x150 mm / empfohlenes Gewicht 550-650g)

  SLS Quantum 4000 6S 65C / SLS XTRON 4000 6S 50C / SLS Quantum 4000 6S 40C
  SLS Quantum 3700 6S 40C / SLS XTRON 3700 6S 40C
  SLS XTRON 3600 6S 30C

Baukasteninhalt:

• SAB ILGoblin Pro 520
• 17er Riemenrad
• Akkurutsche / Aufnahme mit integrierten Steckern
• SAB S Line 520 mm Orange Hauptrotorblätter
• SAB S Line 82 mm Orange Heckrotorblätter
• gedruckte Bauanleitung

Empfohlene Tuning / Upgrade Parts:

• H1747-S - SAB 23mm Alu Blatthalter Anlenkarm - ILGoblin Pro 520
• H1941-S - SAB TAUMELSCHEIBEN LEHRE - ILGoblin Pro 520
• H2272-S - SAB Alu Mini Heckservo Halterung / Mini Tail Servo Mount

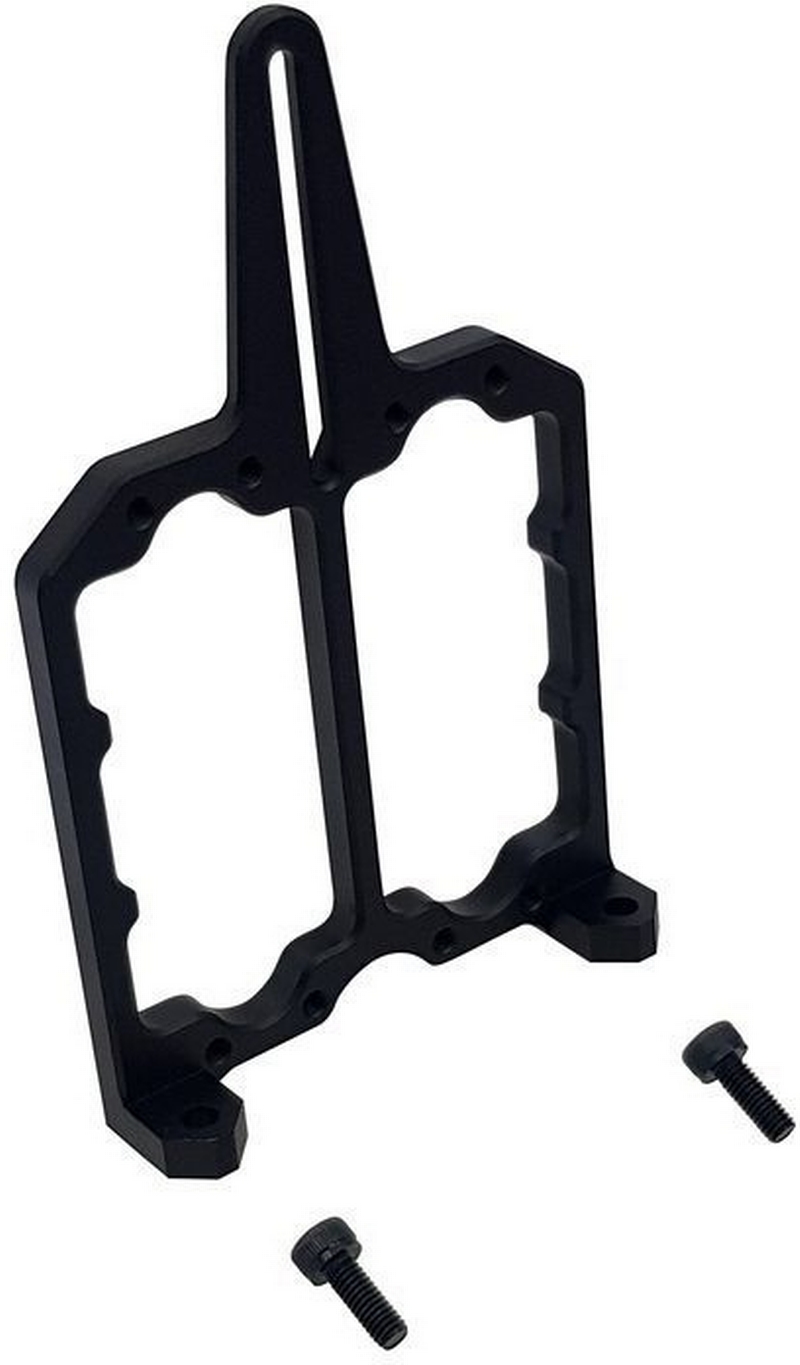

• H2414-S - SAB Vordere Standard Servo Halterung (Alu) / Front Fullsize Servo Mount

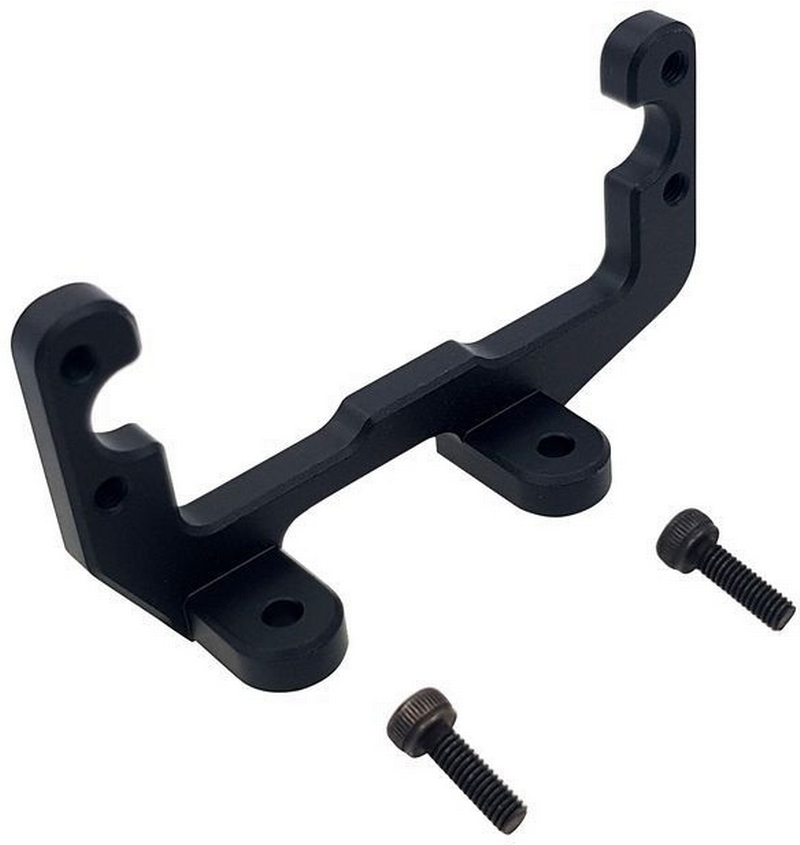

• H2415-S - SAB Hintere Standard Servo Halterung (Alu) / Rear Fullsize Servo Mount
• H0015-16-S - SAB Riemenscheibe Motor 16Z / Motor Pulley 16T

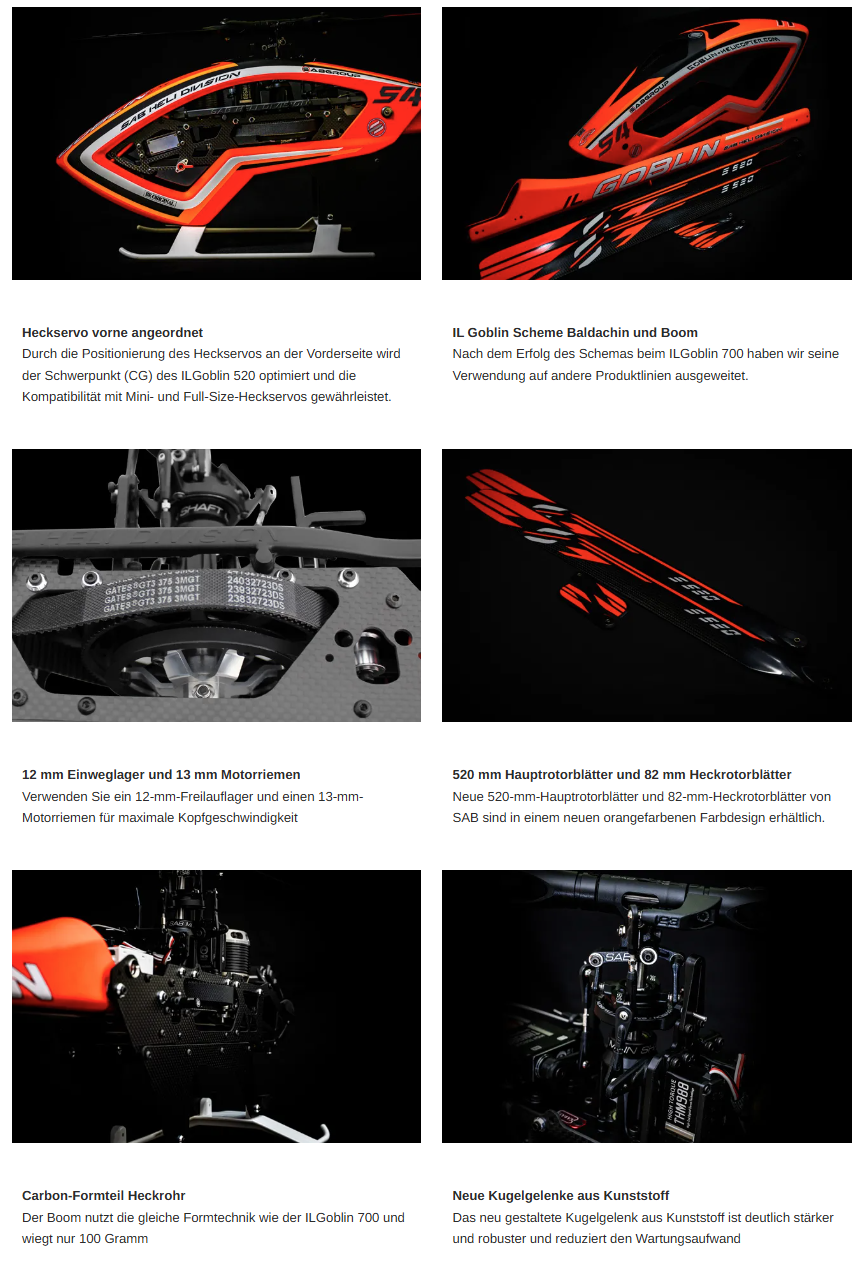

Merkmale:

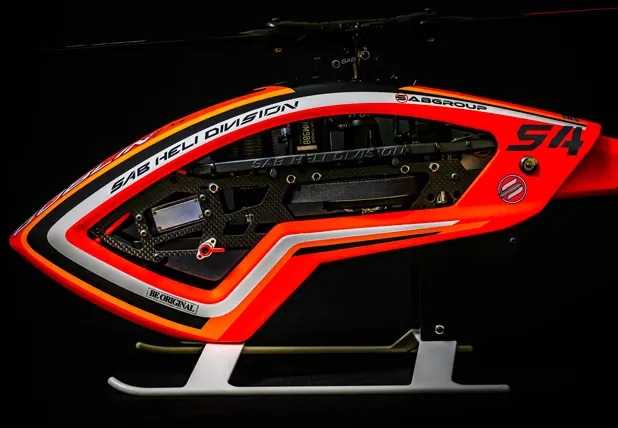

• Heckservo vorne angeordnet
  Durch die Positionierung des Heckservos an der Vorderseite wird der Schwerpunkt (CG) des ILGoblin 520 optimiert
  und die Kompatibilität mit Mini- und Full-Size-Heckservos gewährleistet.

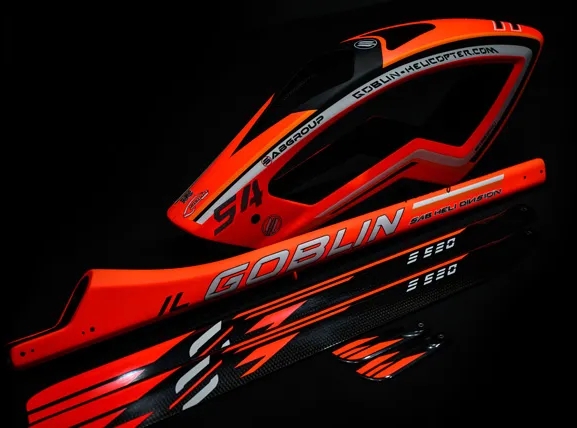

• IL Goblin Scheme Baldachin und Boom
  Nach dem Erfolg des Schemas beim ILGoblin 700 haben wir seine Verwendung auf andere Produktlinien ausgeweitet.

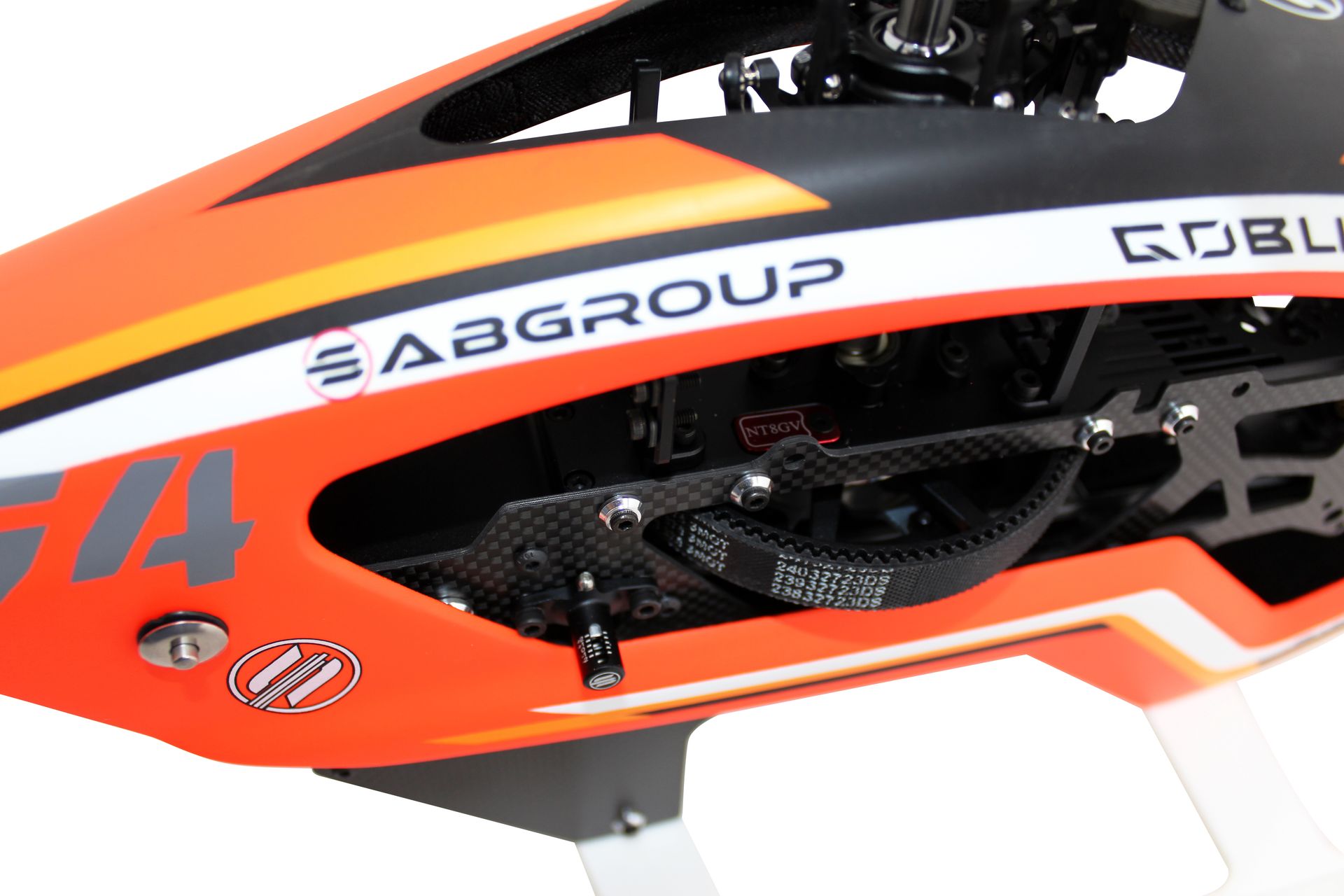

• 12 mm Einweglager und 13 mm Motorriemen
  Verwenden Sie ein 12-mm-Freilauflager und einen 13-mm-Motorriemen für maximale Drehzahl
• 520 mm Hauptrotorblätter und 82 mm Heckrotorblätter
  Neue 520-mm-Hauptrotorblätter und 82-mm-Heckrotorblätter von SAB sind in einem neuen orangefarbenen Farbdesign erhältlich.

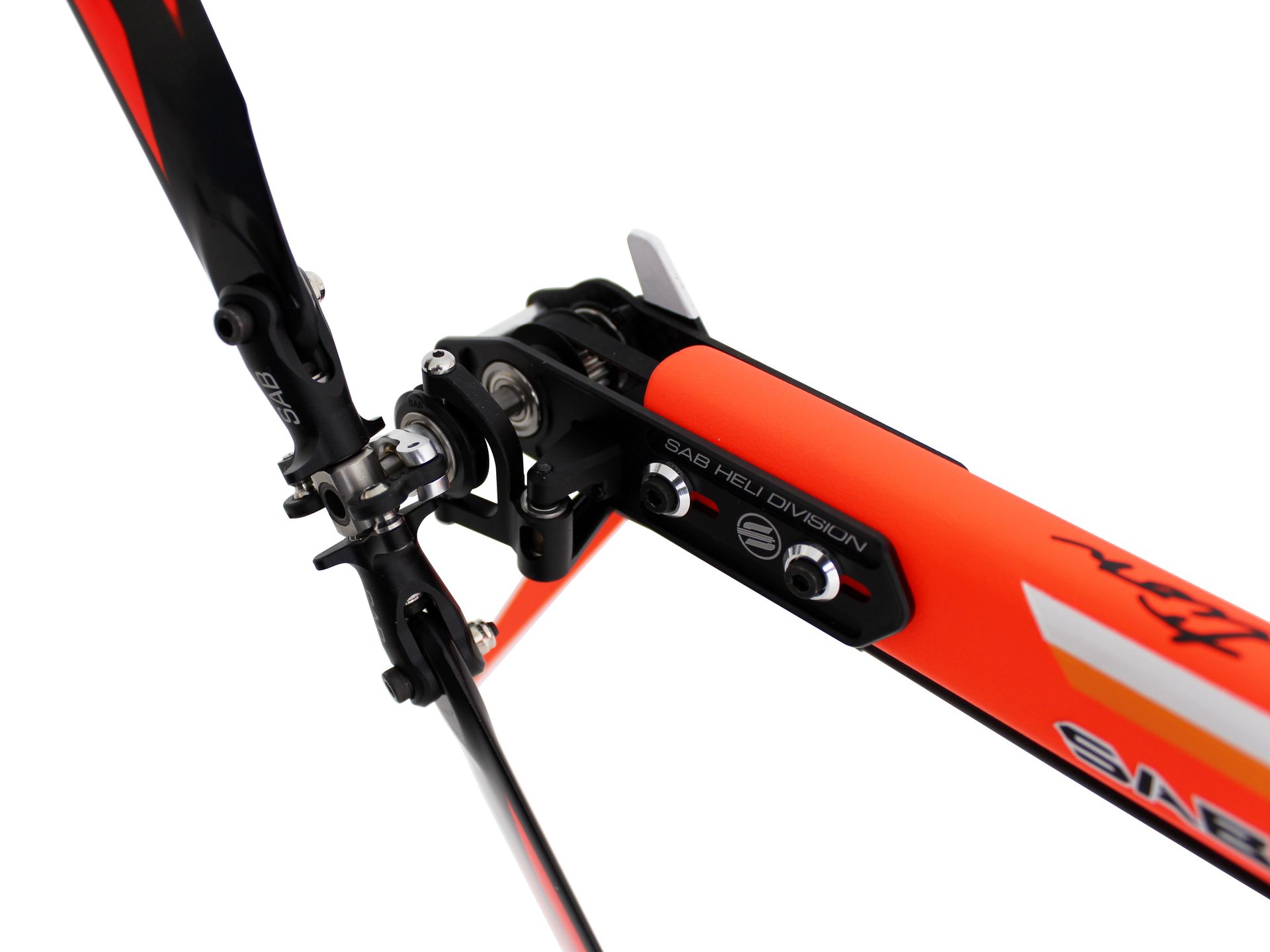

• Carbon-Formteil Heckrohr
  Der Boom nutzt die gleiche Formtechnik wie der ILGoblin Pro 700 und wiegt nur 100 Gramm
• Neue Kugelgelenke aus Kunststoff
  Die neu gestalteten Kugelgelenke aus Kunststoff sind deutlich stärker und robuster und reduzieren den Wartungsaufwand
