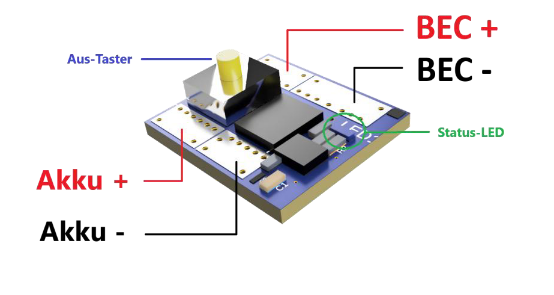

YGE BattSwitch / Backup System

YGE BATTSWITCH

Highlights:

• kompakte Pufferschaltung, die es ermöglicht ein Regler-BEC mit einem Pufferakku zu betreiben
• per Knopfdruck ausschaltbar
• im ausgeschalteten Zustand kein Eigenverbrauch, wodurch der Akku dauerhaft angesteckt bleiben kann
• Verwendung eines beliebig großen Akkus mit einer Spannung von 5,0V bis 13,2V
• Der BattSwitch kommt als reine Platine und somit als Bausatz.
  Am Eingang und Ausgang können beliebige Stecker (z.B. XT30, XT60, XT90, Deans, …) oder Kabel angelötet werden

Technische Daten:

• Geeignete Batterietypen: LiPo, LiIon, LiFePo4, NiMh, NiCd
• Eingangsspannung: 5,0 - 13,2V
• Ausgangsspannung: 5,0 - 13,2V
• Maximaler Ausgangsstrom: 30A
• Maße: 19,5 x 17,4 x 6,7mm
• Gewicht (Ohne Stecker): 1,5g

Lieferumfang:

• Bestückte BattSwitch Platine ohne Stecker
• 2 Stk. Schrumpfschlauch

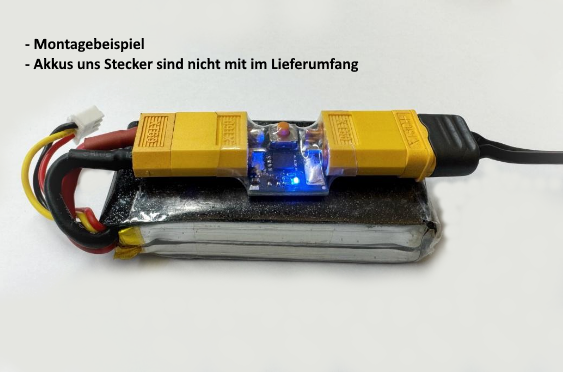

Montagebeispiel:

Beschreibung:

Der YGE BattSwitch ist eine sehr kompakte Pufferschaltung, die es ermöglicht ein Regler-BEC mit einem Pufferakku zu betreiben
und diesen per Knopfdruck ausschalten zu können.
Er unterscheidet sich von anderen Pufferlösungen darin, dass er im ausgeschalteten Zustand keinen Eigenverbrauch hat, wodurch der Akku dauerhaft angesteckt bleiben kann.
Des Weiteren kann man einen beliebig großen Akku mit einer Spannung von 5,0V bis 13,2V verwenden, womit er sowohl für kleinste Helis oder
Flugzeuge, als auch für Großmodelle geeignet ist.
Der BattSwitch kommt als reine Platine und somit als Bausatz. Am Eingang und Ausgang können beliebige Stecker (z.B. XT30, XT60, XT90, Deans, Goldstecker…) oder Kabel angelötet werden.

BEC-Spannung und Akku müssen passend zueinander gewählt werden. Wir empfehlen das BEC etwas niedriger als die Ladeschlussspannung des Akkus einzustellen.

Beispiele:
BEC Spannung 8,0V-8,2V mit Verwendung von 2S Lipo.
BEC Spannung 12,0V-12,2V mit Verwendung von 3S Lipo.
BEC Spannung 7,0V-7,1V mit Verwendung von 2s LiFe.

Der Akku braucht nicht nach jedem Flug wieder aufgeladen werden, denn er wird vom BattSwitch auf der eingestellten BECSpannung gehalten. Er sollte aber mindestens 1 x pro Saison mit einem Ladegerät kontrolliert und balanciert werden.
Geeignet sind unsere BEC-Regler, außer YGE 35LVT.

Bei Verwendung des BattSwitch mit Reglern anderer Hersteller informieren Sie sich bitte über die Pufferbarkeit des BEC.
