SCORPION A-4220 V2 PNP Combo (6s/70E+/2553W)

Scorpion A-4220-540KV V2 PNP COMBO ESC (6S /70E+ /2553W)

In Kombination mit dem Debüt unserer neuen A-Serie-Motorenreihe freuen wir uns auch, unsere neuen "PLUG-N-POWER" Combo-Kits anzukündigen! Wir wollten unseren Kunden ein einfaches, bequemes und zuverlässiges Stromversorgungssystem für ihre 70E+ / 15ccm großen Flugzeuge anbieten, die häufig in 60"-64" Kunstflugzeugen verwendet werden. Die A-4220 PNP Combo ist die Lösung. Sie kombiniert unsere leistungsstarken und hocheffizienten Motoren der A-Serie mit einem unserer passend dimensionierten, vorprogrammierten Tribunus ESCs! So erhalten Sie eine getestete, bewährte und praktische Power-System-Kombination, die Ihnen mit Sicherheit immense Leistung bei bester Effizienz bietet! Diese PNP-Kombination ist einfach anzuschrauben und gibt Ihnen die Leistung, die Sie brauchen, mit der Effizienz, die Sie wollen.

• Empfohlener Propeller: 15x10E / 16x7E / 16x8E
• Empfohlener Akku: 6s 3300 - 5000 mAh

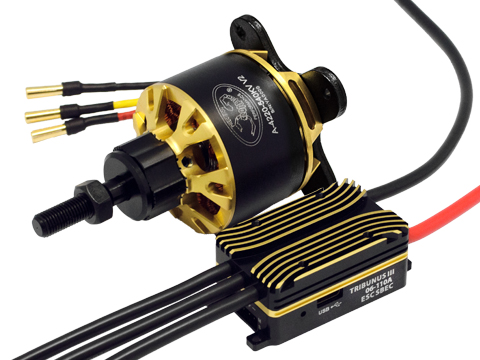

Lieferumfang:

• 1 x Scorpion A-4220 540kv V2 Motor
• 1 x Tribunus III 06-110A ESC SBEC
• 1 x 30mm Cooling Fan
• 2x BEC Cables
• 1 x Scorpion Lock Strap
• 1 x hardware Mounting Pack

Gesamtgewicht des Antriebssystems: Motor + ESC + Motorhalterung 452 g

TECHNISCHE DATEN MOTOR A-4220-540KV V2:

• Motor-Kv: 540 U/min/Volt
• Gewicht: (einschließlich Motorhalterung + Propelleraufnahme usw.) 336 g

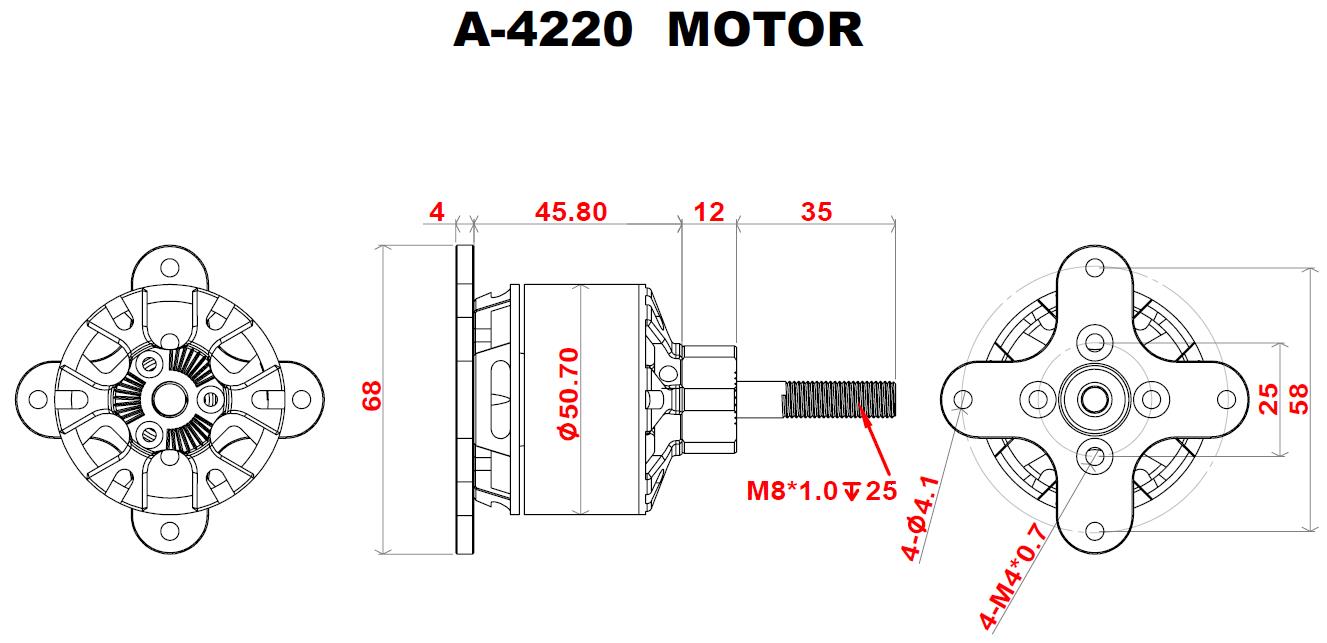

• Abmessungen des Motors: 45,8 mm x 50,7 mm (+12,0 mm Propellerabstandhalter)
• Außendurchmesser der Welle: 8 mm
• Dauerstrom: 90 A
• Dauerleistung: 1998 Watt
• Spitzenstrom*: 115 A
• Spitzenleistung*: 2553 Watt
• Maximale Nennleistung Lipo-Zelle: 6s
• Statorarme: 12
• Magnetpole: 14

TECHNISCHE DATEN ESC / REGLER TRIBUNUS III 06-110A:

• Maximaler Dauerstrom: 110 Ampere
• Spitzenstrom: 150 Ampere
• Betriebsspannungsbereich: 11–26,1 Volt
• BEC Ausgangsspannung*: 5,1–12,1 V einstellbar
• Maximale Dauerleistung BEC: 10 Ampere bei 8,1 V
• BEC- Spitzen / Peak Leistung: 20 Ampere/1 s bei 8,1 V
• Größe: 32,0 x 52,5 x 23,1 mm
• Abmessungen der Einbau Halterung: 16,0 (Batterieseite) / 24,0 mm (Phasenseite) x 58,0 mm / M2,5-Schraube
• Gewicht (ohne Stecker): 105 g
• Antriebsfrequenz: 8 kHz – 32 kHz
• Kabelquerschnitt: 12 AWG

*Unsere Bewertungen sind als WAHRHAFT eingestuft. Dauerstrom/Dauerleistung entspricht den tatsächlich nachhaltigen Leistungswerten.
Die Spitzenleistung gilt für intermittierende Vollgasnutzung zwischen 5 und 60 Sekunden, je nach Anwendungsfall und Kühlung.*





Scorpion A-4220-540KV

The Scorpion A - Series line of motors was designed to be the most optimal and premier choice of motor for your freestyle or UAV airplane.
We have achieved incredible performance through incredible efficiency. By optimizing the magnets in the rotor, and using the best quality 0.2mm thickness silicon steel stator sheets, and 2 x single strand enamel coated copper wire windings rated above 200C+, the performance and efficiency results are unlike anything we have seen before! Combined with a robust design which has been tested extensively by our world class team pilots for longevity and reliability, we feel this motor checks and exceeds all measurable categories!

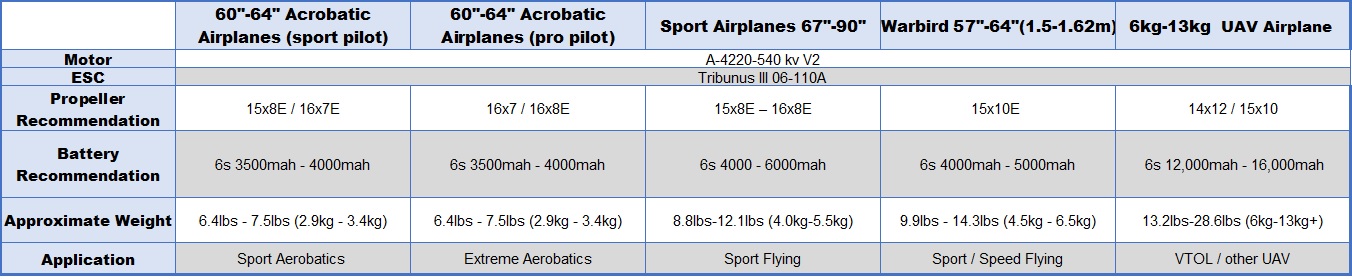

• 14x10E / 15x8E = Efficiency
• 16x7E / 16x8E = Optimal
• 16x10E / 17x8E = High Alt

Recommended ESC:

• Tribunus II 06-120A ESC SBEC - ACRO
• Tribunus 06-80A ESC SBEC - SPORT

Acrobatic Weight Range -:

• 2,9kg - 5,8kg

Sport / UAV (single engine) Weight Range :

• 4,54kg - 18,18kg

Specifications:

• Motor Kv: 540 RPM / Volt
• Weight (Motor only): 288g
• Weight (including mount + Prop mount accessories): 336g
• Motor Body Dimensions: 45,8mm x 50,7mm
• External Shaft Diameter: 8mm
• Continuous Current: 90A
• Continuous Power: 2000 Watts
• Peak Current: 115A
• Peak Power: 2553 Watts
• Max Rated Lipo Cell: 6s
• Stator Diameter: 42.0 mm
• Stator Thickness: 25 mm
• No. of Stator Arms: 12
• Magnet Poles: 14
• Motor Wind: 5T Delta
• Motor Wire: 23-Strand x 0,29mm
• No-Load Current (IO/15V): 1,54 Amps
• Motor Internal Resistance (phase-phase): 18,2 mOhm
• Motor Inductance (phase-phase) @ 1khz: 10 mHrz
